LN-1027-VW-1

用途

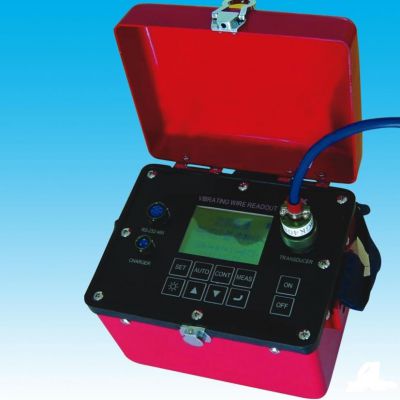

BJLN3-LN-1027-VW-1型振弦传感器读数仪采用便携式防水结构及薄膜防水面板能在现场各种气候环境下工作，工作时仪器面板上直接显示测读传感器的频率值、模数和温度。仪器内置静态数据存贮器能在测量显示的同时存贮测值，仪器配有RS—232C 通讯接口，可使用微机实时监测数据或以通讯方式将存贮器内的数据上载供进一步分析使用。

仪器结构

1、 仪器的连接

BJLN3-LN-1027-VW-1型振弦式读数仪带有连接电缆以便连接振弦传感器，连接电缆一端是一个五芯航插，连接在BJLN3-LN-1027-VW-1面板标有“传感器”的插座上，另一端是一组带有五根导线的鳄鱼夹，使用红黑一组引线连接传感器振弦信号输出端，绿白一组引线连接传感器温度信号输出端，蓝色鱼夹为屏蔽层引线，以上连接均不分正负极。

2、通讯

BJLN3-LN-1027-VW-1提供RS—232C 通讯接口在面板上方标有“RS —232 ”符号，供使用时通过专用接口连线与台式微机或便携微机的串行通讯口相连，使用提供的接口通讯软件，可一次读出32K EPROM 存贮中的测点号、日期、时间、频率及温度等数据。

3、 外接电源

使用随机配备的外接电源与读数仪相连，电源接口标有“充电或CHARGER”的插座。由于仪器内置充电电池，当便携使用时，如果液晶显示屏左上角出现电池标志时，表示充电电池电压不足需充电。一般充电8 ～12 小时即可。平时不使用时，可将仪器置于充电状态，以防使用时电池不足。在LN-1027-VW-1中使用了铅酸电池，它不会过量充电影响读数仪正常工作。

注意：常规配备的充电器，为了减轻重量便于携带，使用开关电源充电器，因此在读数仪充电时工作有可能出现读数不稳定，请使用者注意。

仪器操作

1、开机操作

按下面板上“ON”按键启动BJLN3-LN-1027-VW-1，这时需按住按键直至屏幕上出现“DALIAN GEOKON ”提示符。

开机后仪器进入模数测量状态，液晶显示屏显示：

001 D:6378.0F

R:1 T:25.4 ℃

其中行035为测点号，即为当前数据存贮的索引号（取值范围1 —256 ），11245.5表示当前模数值（F 表示模数，通常与测量的物理量成正比，F=f2×10-3，f为传感器的频率）第二行为传感器的温度测值，右下角R：0表示当前激励类型TYPE=0（即扫频范围400—4500Hz详见5.1 参数设定）

如果需要显示传感器的频率值，按面板左右键中任一键即切换成显示频率状态：

001 f ：2525.6Hz

R:1 12 —13 14:10

行测点号后为传感器频率测值，第二行显示仪器内日期、时间，例12—13 14:10表示12月13日14时10分。

存贮状态：

当仪器运行达到设定的存贮间隔（1 分—240 分之间可选）面板上出现存贮指示“SAVING DATA ”，仪器将当前测值存入静态存贮器（EEPROM）。

当需要以人工方式存贮数据时，按压面板上的“STORE ”按钮即可将此时的数据存入仪器内存贮器，同时面板上出现提示“SAVING DATA ”。如需改变测点号，可按面板上下键修改测点号，按上键为测点号增大，按下键为测点号减少。

数据存储方式：LN-1027-VW-1标准型采用32K 静态存贮器，每个记录（包括测点号、月日时分、频率、温度）长度为10 字节，故可存贮3200 个测点(又称单元)记录。用户可使用测点号将数据分区存贮以便检索。

2、关机

正常关机：当仪器连接有振弦传感器时，按面板上“OFF ”键，仪器正常关机，仪器将存贮当前测点号、激励类型等参数。

自动关机：当仪器不连接振弦传感器时（即同时无振弦信号及温度信号），5 分钟后，仪器自动关机。

3、参数设定

在开机状态下，按确认键“ENTER ”进入参数设定菜单：

1 ．TYPE

2 ．DATE

3 ．STORE 4 ．EXIT

1）、选择激励类型（TYPE）

仪器共提供六种激励类型

激励类型(R:) 频率范围（Hz）模数值F （Hz 2）

激励类型（R：） 频率范围（Hz ） 模数值F （Hz2）

0 400～4500 160～20250

1 2000～4500 4000～12250

2 2800～4500 7800～20250

3 400～1200 160～1500

4 1200～2800 1500～8000

5 3500～4500 12250～20250

仪器在工作时，液晶显示屏左下角将出现激励类型供用户参考，例“R ：0 ”，表示激励类型TYPE=0 ，余者类推。（DATE ）设定日期、时间

DATE ：Y-M-D:00-02-11 Q

TIME ：M:S:08:36:14 W

使用左右键移动光标，根据提示修改年月日（Y-M-D），时分秒（H：M：S）上下键选择数字，依次修改各项。选择“Q ”放弃修改，选择“W ”存入修改。

2）、数据存贮参数（STORE）

选择3 后屏幕出现子菜单

1 ．CLEAR

2 ．INDEX www.netchina.net

3 ．STIME

4 ．MAIN

①清除存贮器内数据（CLEAR）

选择“1 ”后，屏幕出现提示“Clear EPROM ？N”

使用上下键选择“Y ”，仪器将清除存贮区内所有数据，并且设定初始测点号为“001 ”。

注意：清除存贮器数据大约需要15 分钟。

②输入测点号（INDEX）

由于仪器使用测点号及记录时间区分各支传感器的数据存贮位置，因此用户可对不同的传感器
