一、概述

     ML-91VA微波漏能测试仪是其继RL761、ML-91后的又一升级产品。该产品采用美国最新的高性能检波芯片、双探头宽带全向天线，并对检测到的信号做了性能优化算法，结合现代单片机技术使该产品在检测灵敏度、动态范围、检测精度、频率范围、全向性、响应时间等方面都有了极大的提升。能完全满足手机基站、wifi热点、微波炉、工业和军事微波设备的泄露测试，特别是在医疗卫生、劳动保护、环境检测领域用途非常广泛。

ML-91VA作为ML-91的升级版，其功能完全涵盖ML-91，除性能指标大幅提升之外，还加设了常用频率点的精测设计，使操作更为简便。

二、安全事项

使用该仪器以前，请先认真阅读说明书。

1. 禁止在超过探头便签上标明的量程极限值20mW/cm2下使用, 在大功率辐射场条件下，请开启仪器，由远及近接近辐射中心，并观察仪器显示度数，若度数超过极限值请关闭仪器。

2.该仪器配备9V干电池，电池用完后请购买相同规格的电池，更换电池前请关闭电源，电池长期不使用请取出后存放。

3.该仪器同时配有9V 电源适配器，请勿同时使用电源适配器和9V干电池供电

4. 更换探头前，请关闭仪器电源。

5. 请勿自行拆卸探头和仪表。

三、特性

（一）一般特性：

1. 显示方式：LCD液晶5位显示。

2. 工作环境：-10℃~40℃，相对湿度小于80%。

3. 低电压显示：LCD屏幕显示“EEEEE”符号时请更换电池。

4. 电源：9V电池一只、电源适配器一个

5. 体积：165*87*45mm（仪表长宽高），110*65mm（探头长和直径）

6. 重量：约1000g。

（二）技术特性

1. 工作频段：A探头：0.9GHz-6GHz（标配）B探头：6—10GHz（选配）军用波段研发中

2. 检测功率密度动态范围：53dB(0.1um/cm2-20wm/cm2)。

3. 检测精度:全动态范围内测试误差小于±0.3dB，比上代产品精度提高2.5倍。

4. 响应时间：小于50ms，能响应连续波普及各类脉冲波普。

5. 自动报警预置：大于5mw/cm2时报警（可根据用户需求更改）。

6. 针对常用特定频点有独立测试按钮1.8GHz/2.45GHz/4.8GHz，测试精度更高，且可根据用户需求制定特定频点。

7. 自动调零功能：在有环境辐射干扰环境下，可按下自动调零按钮消除环境辐射干扰影响

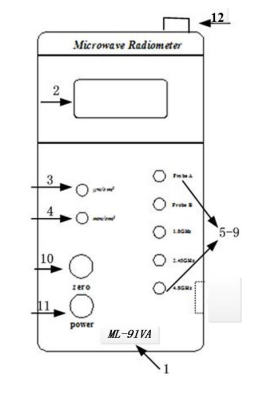

四、仪器使用方法


1. 型号栏2. 液晶显示器

3. 绿色发光二极管，显示uW/cm2档位

4. 红色发光二极管，显示mW/cm2档位

5-9. 分别为探头A、探头B、1.8GHz、 2.45GHz、4.8GHz频率选择按钮，按钮按下停顿两秒，单位显示灯熄灭后亮起即为选中

10. 清零按钮

11. 电源开关

12. 连接探头用航空接头

（二）功率密度测量操作说明（参照图2）

第一步：请根据自己测试频段要求选择探头A或B，并与仪表连接。

第二步：按下开关按钮，仪器进入测量模式。

第三步：当测试频率为特定频点1.8GHz/2.45GHz/4.8GHz或特定频点附近的窄带信号时，请按下频率指示按钮；其它情况根据频率范围按下probe A按键或probe B按键。

第四步： 观察LCD显示屏幕上显示的功率值，功率单位由指示灯显示，绿灯亮时代表uW/cm2档，红灯亮时代表mW/cm2档。

第五步：若测试环境为屏蔽暗室时，仪器会显示读数0 um/cm2；若测试环境不是屏蔽环境，请按下清零按钮，消除环境辐射干扰

第六步：开启被测设备，水平旋转探头，读取屏幕显示的最大辐射值
